बड़े धातु त्रिज्या प्रोफाइल को कैसे झुकाएं DELEM DA58T
यदि बड़े रेडियस वाला प्रेस ब्रेक टूल उपलब्ध नहीं है, तो सीएनसी प्रेस ब्रेक कंट्रोलर डेलेम da58t 2d फुल टच स्क्रीन बेंडिंग कंट्रोलर में बंपिंग विधि का चयन किया जा सकता है।
इस शीट धातु झुकने के साथविधि, एक उत्पाद में एक बड़ा त्रिज्या उत्तराधिकार में मामूली मोड़ की एक श्रृंखला द्वारा प्राप्त किया जाता है।
सबसे पहले आप कोण परिभाषा चुन सकते हैं। उपलब्ध परिभाषाएँ हैं:
• डिफ़ॉल्ट कोण वह कोण है जिसे मानक के रूप में प्रोग्राम किया जा सकता है।
• केंद्रीय कोण डिफ़ॉल्ट कोण का पूरक है (अर्थात 180 डिग्री - डिफ़ॉल्ट .)
कोण)
बम्पिंग विधि को लागू करने के लिए, निम्नलिखित मापदंडों को डील्म da58t बेंडिंग कंट्रोलर में प्रोग्राम किया जाना चाहिए:
केंद्रीय झुकने कोण
झुकने के लिए कोण मान का पूरक।
RADIUS
इच्छित त्रिज्या जिसे क्रमादेशित किया गया है। प्रारंभिक मूल्य के रूप में क्रमादेशित उत्पाद
मोटाई का उपयोग किया जाता है।
खंडों की संख्या
उन खंडों की संख्या जिनमें त्रिज्या विभाजित की जाएगी। इसमें झुकने की संख्या
त्रिज्या खंडों की संख्या प्लस 1 है।
आप जितने अधिक सेगमेंट का चयन करेंगे, प्रोग्राम बनाने के लिए उतने ही अधिक बेंड का उपयोग किया जाएगा
एक छोटी सहनशीलता के भीतर त्रिज्या। बड़ी संख्या में खंडों के साथ आपको आवश्यकता होगी a
उचित तरीके से झुकने में सक्षम होने के लिए छोटा वी-डाई ओपनिंग।
समान बंपिंग-सेगमेंट
जब किसी उत्पाद का त्रिज्या मोड़ होता है, तो खंड आकार की गणना की संख्या से की जाती है
खंड, जिसे उपयोगकर्ता द्वारा परिभाषित किया गया है। मानक पहला और अंतिम खंड हैं
बेहतर परिणाम प्राप्त करने के लिए मध्य खंडों के आधे आकार की गणना की। हालाँकि, यह हो सकता है
इन छोटे खंडों को मोड़ने के लिए उपयुक्त डाई का चयन करने में समस्या। इसलिए नियंत्रण
सभी खंडों के लिए समान आकार की गणना कर सकते हैं। इसे इस पैरामीटर के साथ परिभाषित किया जा सकता है।
• अक्षम (कोई समान आकार नहीं)
• सक्षम (समान आकार)
सक्षम होने पर सभी खंडों का आकार समान होगा।
अक्षम होने पर गणना आधे आकार के खंडों सहित होती है। अगर इस मामले में कोई समस्या
वी मरने के आकार के साथ मोड़ अनुक्रम निर्धारण में पता चला है, उपयोगकर्ता है
पूछा गया कि समान आकार के खंडों के साथ पुनर्गणना का चयन करना है या नहीं।
जब आपको इस तरह के मोड़ को प्रोग्राम करना चाहिए, तो पहले आसन्न पक्षों के साथ एक मानक कोण प्रोग्राम करें।
फिर कर्सर को वापस एंगल पर रखें, फंक्शन प्रॉपर्टीज पर टैप करें और Bumping as . को चुनें
झुकने का प्रकार। आपको त्रिज्या, खंडों की संख्या और यदि आप प्रोग्राम करने के लिए प्रेरित किया जाएगा
समान बंपिंग सेगमेंट रखना पसंद करते हैं या नहीं। इन मापदंडों की प्रोग्रामिंग के बाद त्रिज्या
उत्पाद में तैयार किया गया है और स्क्रीन पर एक संदेश दिखाई देगा, जिसके बारे में जानकारी होगी
सबसे छोटी गणना खंड लंबाई। सबसे छोटे खंड की लंबाई के परिणाम हैं
मरने का चयन।

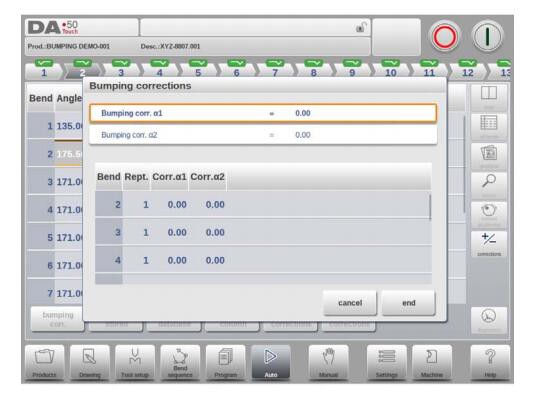

चयनित बम्पिंग बेंड के मामले में बम्पिंग बेंड के लिए एक सामान्य सुधार दर्ज किया जा सकता है।
यह फ़ंक्शन तब सक्रिय किया जा सकता है जब कर्सर कोण सुधार के लिए पैरामीटर पर हो ('corr.
1/ 2')। यह केवल तभी उपलब्ध होता है जब कोई उत्पाद लोड होता है जिसमें बंपिंग बेंड होता है।
बंपिंग कोर के साथ। एक नई विंडो दिखाई देती है जिसमें सुधार दर्ज किया जा सकता है।
जब कोण के सामान्य सुधार को बदल दिया जाता है, तो सभी व्यक्तिगत सुधारों की पुनर्गणना की जाती है।
जब किसी भी व्यक्तिगत सुधार में बदलाव किया जाता है, तो सामान्य सुधार की पुनर्गणना की जाती है।
दोनों पक्षों के लिए बंपिंग सुधारों को स्वतंत्र रूप से प्रोग्राम किया जा सकता है, 1 और 2.
जब सामान्य सुधार 1 को बदल दिया जाता है, तो यह स्वचालित रूप से 2 में कॉपी हो जाता है और परिणामस्वरूप, सभी
के लिए अलग सुधार 2 पुनर्गणना की जाती है। के सुधार मूल्यों को बदलने के लिए 2, उपयोग करें
सुधार 2 या के अलग सुधारों में से एक 2.
शीट धातु बनाने वाले प्रोफाइल को समतल करने के लिए हेमिंग झुकता है
हेमिंग बेंड के साथ उत्पाद की आवश्यक प्रोफ़ाइल बनाते समय पहले तैयार करना संभव है
एक प्रीबेंड कोण के साथ एक निकला हुआ किनारा, कर्सर को मोड़ पर रखें और गुण चुनें। शीट मेटल प्रोफाइल झुकनागुणों को पॉप-अप विंडो में प्रोग्राम किया जा सकता है।
कर्सर को निकला हुआ किनारा अंत पर रखकर हेम को झुकाना भी संभव है जहां हेम
मोड़ की आवश्यकता है और गुणों का चयन करें। इस तरह पॉप-अप विंडो एक अतिरिक्त के साथ दिखाई देगी
भरने के लिए पैरामीटर।
बेंड गुण
प्रीबेंड एंगल
प्री-बेंड का आवश्यक कोण, सामान्य रूप से एक तेज कोण। कोण पर सेट किया जा सकता है
सर्वोत्तम व्यावहारिक मूल्य, डिफ़ॉल्ट मान 30 डिग्री है।
हेम खोलना
हेम बेंड को 2 फ्लैंग्स के बीच एक निश्चित उद्घाटन दूरी के साथ बनाया जा सकता है।
हेमिंग प्रक्रिया में बीम की स्थिति की गणना करते हुए हेम ओपनिंग वैल्यू का उपयोग किया जाएगा।
डिफ़ॉल्ट रूप से इस पैरामीटर में सेटिंग मोड पैरामीटर का मान होता है डिफ़ॉल्ट हेम
प्रारंभिक
साइड गुण
किनारे की लंबाई
निकला हुआ किनारा की लंबाई हेम तक।
